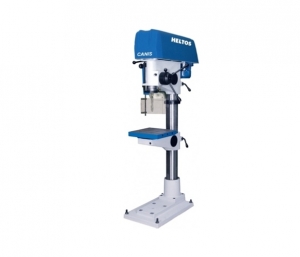

Kolonnu urbšanas darbgalds Canis VS 20.8
VEGA un 20 CANIS sēriju urbjmašīnas ir kompānijas HELTOS jauna tipa urbšanas darbgaldi.
Šo sēriju darbgaldi ir domāti urbšanai, izrīvēšanai, vītņu griešanai gabal- un sērijražošanā.
Šiem darbgaldiem ir raksturīga apgriezienu laidena maiņa:
CANIS sērijā apgriezienu maiņu nodrošina biežumu variators, VEGA sērijā – biežumu pārveidotājs.
Monolīts špindeļa galviņas korpuss nodrošina konstrukcijas stingrumu un ekspluatācijas drošību.
Urbšanas dziļums tiek uzstādīts ar milimetru skalu.
Špindelis ir uzstādīts lodīšu gultņos. Augšējā pozīcijā to atgriež spirālatspere.
Šo darbgaldu špindeļa galviņa un konsole kolonnu izpildījumā tiek uzstādītas vertikāli un griežās ap kolonnu.
Elektroapgāde notiek no skapja, kas izvietots darbgalda sānā, ar kontaktoru palīdzību urbšanas darbgalds
ir pasargāts no pašieslēgšanas pēc sprieguma krituma.
Abi darbgaldi ir pieejami gan galda, gan kolonnu izpildījumā.
| Tehniskie dati | Canis VS 20.8 | |
| Tērauda urbšanas diametrs 600 МPа | mm | 20 |
| Urbšanas dziļums | mm | 160 |
| Špindeļa konuss | MORSE | 3 |
| Urbšanas dziļuma rādītājs | Skala | |
| Urbšanas dziļuma ierobežotājs | Precīza uzstādīšana | |
| Galda virsma – horizontāli | mm | 320 x 320 |
| Т – rievas | 3x pl.14, solis 80 | |
| Špindeļa attālums līdz galdam maks. – min. | mm | 840 / 0 |
| Špindeļa galviņas sniegums | mm | 250 |
| Kolonnas diametrs | mm | 120 |
| Špindeļa galviņas vertikālā kustība | mm | 200 |
| Konsoles un galda vertikālā kustība | mm | 640 |
| Uzstādīšana pēc galda un špindeļa galviņas augstuma | Ar zobstieni | |
| Špindeļa apgriezieni | Laidena maiņa (variators) | |
| – pakāpju skaits | – | |
| – apgriezienu skaita diapazons | Apgr./min. | 250 – 3700 |
| Špindeļa griešanas virziens | Pa labi – pa kresi | |
| Primārais pārnesums | Elastīgs (ķīlsiksna) | |
| Padeve | Manuālā | |
| – padevju diapazons | mm/apgr. | – |
| Sajūga tips | – | |
| Макs. aksiālais spiediens uz špindeli | N | 1100 |
| Dzinējs | V | 3 x 400 |
| Elektrodzinējs, apgr./jauda | Apgr./min/kWt | 700 / 0,55 |
| 1400 / 1,0 | ||
| Atdzesēšana | Apjoms 20 L; uzpildes jauda 30 L/min | |
| Darbgalda izmēri (P х G х A) | mm | 478 x 981 x 1952 |
| Darbgalda svars (neto / bruto) | kg | 340 / 410 |
| Iepakojuma izmēri (P х G х A) | mm | 650 x 1250 x 2150 |
