Description

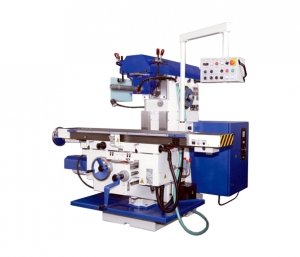

Frēzēšanas darbgalds FGU 32 – augstražīgs darbgalds ar horizontālo špindeli. Darbgalds ir domāts precīzai un ražīgai plakanu un kārbveida sagatavju līdz 250 kg frēzēšanai gabal- vai sērijražošanā.
Špindeļa apgriezienu un darba padevju diapazons nodrošina ekonomisku dažādu materiālu apstrādi ar instrumentiem no ātrgriezējtērauda un cietsakausējuma.
Sadalīts šķērsgalds ļauj veikt gareniskā galda pagriešanu ap vertikālo asi, kas ievērojami paplašina darbgalda tehnoloģiskas pielietošanas jomu.
Darbgalda tehnoloģiskās iespējas ir paplašinātas pateicoties plaša sortimenta speciāla aprīkojuma izmantošanai.
Priekšrocības:
- Augsts stingums
- Laidena padevju maiņa visās trīs asīs ar biežumu pārveidotāja palīdzību
- Rūdītas vadotnes
- Frēzēšana gareniskajā asī
- Automātiskie darba cikli gareniskajā asī аr konsoles pazemināšanu
- Gareniskā galda pagriešana
- Vienkārša apkalpošana
- Centralizēta eļļošana
- Kompakts darbgalda izvietojums
- Darbgalda virsmas krāsojums ar speciālām eļļizturīgām lakām
Darbgalda izpildījums:
Standarta izpildījums:
- Garenisks galds, izmēri 360х1400 mm
- Špindelis ar konusu ISO 50
- Špindeļa apgriezienu bāzes skaits 31,5-1400 mm
- Mašīnpadeves X, Y, Z (laideni uzstādāmas padeves)
- Rats manuālai padevie X, Y, Z asīs, skala ar dalījuma vērtību 0,02 mm
- Piedziņas speciālaprīkojuma pieslēgšanai
- Frēzēšana gareniskajā asī
- Automātiskie darba cikli gareniskajā asī
- Elektroaprīkojums spriegumam 400 В/50 Hz
- Darbgalda krāsojums – zilganpelēka krāsa, tonis RAL 5010/RAL 9002
- Darba telpas apgaismojums
- Darba telpas slēgšana
- Aizsargnožogojums
Speciālais izpildījums:
- Izpildījums collu mērīšanas sistēmai
- Špindelis ar konusu ISO 40
- Elektroaprīkojums citam sprieguma lielumam
- Cits krāsojuma tonis
- Darbgalda aprīkojums ar digitālo pozīcijas indikāciju
| Tehniskie dati | ||
| GALDS | ||
| Darba virsmas izmēri | mm | 360×1400 |
| Stiprināšanas rievas | 4 | |
| – platums solis | mm | 18×63 |
| Galda pagriešana | ± 45 ° | |
| Galda maks.celtspēja | kg | 250 |
| Darba padeve | ||
| – gareniska X | mm | 1000 |
| – šķērseniska Y | mm | 275 |
| – vertikāla Z | mm | 420 |
| Padeve – pakāpju skaits | Плавно | |
| – diapazons X, Y | mm/min. | 20-900 |
| – diapazons Z | mm/min. | 5,7-250 |
| Paātrināta padeve | ||
| X, Y | mm/min. | 1635 |
| Z | mm/min. | 460 |
| ŠPINDELIS | ||
| Špindeļa ass attālums no virzošas sijas | mm | 370 |
| Apgriezieni – pakāpju skaits | 12 | |
| – bāzes diapazons | Apgr./min. | 31,5-1400 |
| – paaugstināts diapazons | Apgr./min. | 45-2000 |
| DARBGALDS | ||
| Galv.piedziņas jauda | kWt | 5,5 |
| Kopēja jauda | kWA | 13 |
| Svars | kg | 2900 |
| Izmēri planā | mm | 2995×2000 |
| Darbgalda augstums | mm | 1980 |
