Description

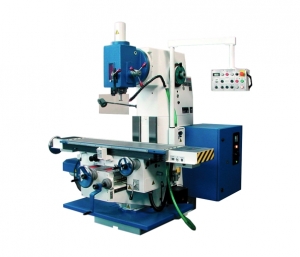

Frēzēšanas darbgalds FGV 32 – augstražīgs darbgalds ar vertikālo špindeli.
Špindelis ir izvietots špindeļa galviņā ar teleskopisko pinoli.
Darbgalds ir domāts plašam frēzēšanas un urbšanas operāciju diapazonam uz sagatavēm līdz 250 kg gabal- un sērijražošanā.
Špindeļa apgriezienu un darba padevju diapazons nodrošina optimālu dažādu materiālu apstrādi ar instrumentiem no ātrgriezējtērauda un cietsakausējuma.
Darbgalda tehnoloģiskās iespējas ir paplašinātas pateicoties plaša sortimenta speciāla aprīkojuma izmantošanai.
Priekšrocības:
- Augsts stingums un ģeomētriskā precizitāte
- Laidena padevju maiņa visās 3 asīs ar biežumu pārveidotāja palīdzību
- Rūdītas vadotnes
- Špindeļa grozāmgalviņa ar izbīdamo pinoli
- Frēzēšana gareniskajā asī
- Automātiskie darba cikli gareniskajā asī ar konsoles pazemināšanu
- Vienkārša apkalpošana
- Centralizēta eļļošana
- Kompakts darbgalda izvietojums
- Darbgalda virsmas krāsojums ar speciālām eļļizturīgām krāsām
Darbgalda izpildījums:
Standarta izpildījums:
- Garenisks galds, izmēri 360х1400 mm
- Špindelis ar konusu ISO 50
- Špindeļa apgriezienu bāzes skaits 31,5-1400 mm
- Mašīnpadeves X, Y, Z (laideni uzstādāmas padeves)
- Rats manuālai padevei X, Y, Z asīs, skala ar dalījuma vērtību 0,02 mm
- Piedziņas speciālaprīkojuma pieslēgšanai
- Frezēšana gareniskajā asī
- Automātiskie darba cikli gareniskajā asī ar konsoles pazemināšanu
- Elektroaprīkojums spriegumam 400 В/50 Hz
- Darbgalda krāsojums – zilgānpelēka krāsa, tonis RAL 5010/RAL 9002
- Darba telpas apgaismojums
- Darba telpas slēgšana
- Aizsargnožogojums
Speciālais izpildījums:
- Izpildījums collu mērīšanas sistēmai
- Špindelis ar konusu ISO 40
- Elektroaprīkojums citam sprieguma lielumam
- Cits krāsojuma tonis
- Darbgalda aprīkojums ar digitālo pozīcijas indikāciju 3 asīs.
| Tehniskie dati | ||
| GALDS | ||
| Darba virsmas izmēri | mm | 360×1400 |
| Stiprināšanas rievas | 4 | |
| – platums solis | mm | 18×63 |
| Galda maks.celtspēja | kg | 250 |
| Darba padeve | ||
| – gareniska X | mm | 1000 |
| – šķērseniska Y | mm | 300 |
| – vertikāla Z | mm | 420 |
| Padeve – pakāpju skaits | laideni | |
| – diapazons X, Y | mm/min | 20-900 |
| – diapazons Z | mm/min | 5,7-250 |
| Paātrināta padeve | ||
| X, Y | mm/min | 1635 |
| Z | mm/min | 460 |
| ŠPINDELIS | ||
| Špindeļa attālums no virzošas sijas | mm | 370 |
| Apgriezieni – pakāpju skaits | 12 | |
| – bāzes diapazons | Apgr./min. | 31,5-1400 |
| – paaugstināts diapazons | Apgr./min. | 45-2000 |
| Divpusīga darbvārpstas balsta pagriešana | ±45 ° | |
| Pinoles izbīdīšana | mm | 75 |
| DARBGALDS | ||
| Galv.piedziņas jauda | kWt | 5,5 |
| Kopēja jauda | kWA | 13 |
| Svars | kg | 2860 |
| Izmēri plānā | mm | 2995×2000 |
| Darbgalda augstums | mm | 2100 |
