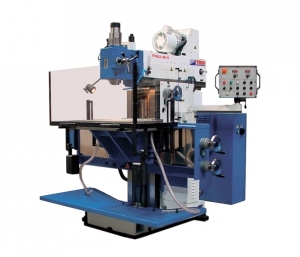

Darbgalds FNGJ 40 A – konvencionālais instrumentālais darbgalds, kas ir domāts frēzēšanas, urbšanas, izvirpošanas un vītņu uzgriešanas operāciju veikšanai uz detaļām līdz 350 kg mazsēriju ražošanā, sevišķi instrumentālajos cehos.
Darbgalds tiek piegādāts ar horizontālo špindeli, kas ir uzstādīts slīdņa darbvārpstas balstā. Darbgalds ir aprīkots ar vertikālo galviņu at atgāžammehānismu un nekustīgu stūra galdu. Vertikāla galviņa ir aprīkota ar manuāli izbīdamo pinoli, špindeli var atliekt ± 90° robežās.
Pneimohidrauliskā iespilētājierīce horizontālajā un vertikālajā špindeļos nodrošina izcilu instrumenta stiprināšanu.
Špindeļa apgriezienu diapazons ir sadalīts divās pakāpēs ar laidenu regulēšanu pie maks.apgriezienu skaita 4000 apgr./min. un kopā ar laidenu darba padevju regulēšanu ļauj optimāli apstrādāt dažādu veidu materiālus.
Funkcionālo virsmu optimāla eļļošana tiek nodrošināta ar eļļošanas agregātu ar dozatoriem. Darbgalds ir arī aprīkots ar instrumentu atdzesēšanas sistēmu, gaismekli un darba telpas aizsargnožogojumu.
Darbgalda tehnoloģiskās iespējas ir paplašinātas pateicoties speciāla aprīkojuma izmantošanai.
Priekšrocības:
- Laidena padevju maiņa ar biežuma pārveidotāja palīdzību divās pakāpēs
- Špindelis izbīdamajā pinolē ar rupju un precīzu izbīdīšanu
- Laidena padevju maiņa 3 asīs ar biežuma pārveidotāja palīdzību
- Pneimohidrauliska iespīlētājierīce horizontālajā un vertikālajā špindelī
- Rūdītas vadotnes
- Vienkārša un ērta apkalpošana, kompakts darbgalda izvietojums
- Centralizēta eļļošanas sistēma ar dozatoriem
- Plašas tehnoloģiskas iespējas
- Augsta izturība, precizitāte un drošums
- Vienkārša apkalpošana
- Moderns dizains un ideāls virsmu krāsojums ar speciālām eļļizturīgām krāsām
Darbgalda izpildījums:
Standarta izpildījums:
- Pneimohidrauliskais instrumenta iespīlētājs
- Nekustīgs stūra galds, izmēri 800х400 mm
- Vertikāla galviņa ar atgāžamierīci
- Špindeļa piedziņas biežumu pārveidotājs
- Rupja, precīza pinoles izbīdīšana
- Mašīnpadeve X, Y, Z (laideni uzstādāmas padeves)
- Rats manuālai padevei X, Y, Z asīs, skala ar dalījuma vērtību 0,01 mm
- Centrāla eļļošana ar dozatoriem
- Instrumenta atdzesēšana
- Darbgalda krāsojums – zilganpelēka krāsa, tonis RAL 5010/RAL 9002
- Darba telpas apgaismojums
- Darba galda aizsargnožogojums
Speciālais izpildījums:
- Darbgalds ar grozām- un atgāžamgaldu TU 32 N, galda darba virsma 600 × 400 mm
- Darbgalds ar konsoli un atbalsta gultni LFH 32 N
- Lodīšu skrūves X un Y asīs
- Vertikālo vadotņu pārklājums
- Izpildījums collu mērīšanas sistēmai
- Elektroaprīkojums citam sprieguma lielumam
- Cits krāsojuma tonis
- Darbgalda aprīkojums ar digitālo pozīcijas indikāciju
| Tehniskie dati | ||
| GALDS | ||
| Darba virsmas izmēri | mm | 400×800 |
| Stiprināšanas rievas | 7 | |
| – platums un solis | mm | 14×50 |
| Galda maksimāla celtspēja | kg | 350 |
| Darba padeve | ||
| – gareniska X | mm | 600 |
| – škērseniska Y | mm | 400 |
| – vertikāla Z | mm | 400 |
| Vienpakāpju padeves – pakāpju skaits | ||
| – diapazons X, Y | mm/min. | 15-1000 |
| – diapazons Z | mm/min. | 6-400 |
| Paātrināta padeve | ||
| X, Y | mm/min. | 2000 |
| Z | mm/min. | 800 |
| HORIZONTĀLAIS ŠPINDELIS | ISO 40 | |
| Špindeļa ass attālums no virzošas sijas | mm | 158-548 |
| Apgriezienu diapazons – laideni | Apgr./min. | 50-4000 |
| Ātruma pakāpju skaits | 2 | |
| Apgriezienu pārslēgšana | Vienpakāpju | |
| VERTIKĀLAIS ŠPINDELIS | ISO 40 | |
| Špindeļa ass attālums no virzošas sijas | mm | 250-650 |
| Apgriezienu diapazons – viensoļu | Apgr./min. | 50-4000 |
| Ātruma pakāpju skaits | 2 | |
| Apgriezienu pārslēgšana | Vienpakāpju | |
| Špindeļa pagrieziens | ± 90 ° | |
| Pinoles izbīdīšana | mm | 80 |
| Instrumenta stiprinājums | Pneimohidraulisks | |
| DARBGALDS | ||
| Galv.piedziņas jauda | kWt | 4 |
| Padevju piedziņas jauda | kWt | 1,1 |
| Kopēja jauda | KWA | 22 |
| Svars | kg | 2500 |
| Izmēri plānā | mm | 2170×2120 |
