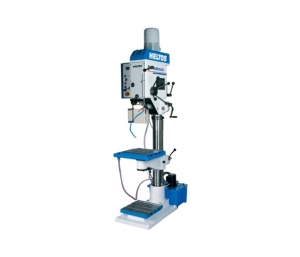

Kolonnu urbšanas darbgalds Sirius VS 25-290
Kolonnu urbšanas darbgalds VS25 SIRIUS,
TAURUS ir vēl viens jauns HELTOS urbšanas darbgaldu tips.
Urbšanas darbgalds VS25 ir domāts urbšanai, izrīvēšanai un vītņu uzgriešanai sērij- un gabalražošanā.
Tiek izmantotas divas iespējas ātruma piedziņai:
TAURUS izpildījumā: piedziņa ar ķīlsiksnu;
SIRIUS izpildījumā: pārnesums ar zobratu.
Špindeļa galviņa tiek uzstādīta vertikāli un griežas apkārt kolonnai.
Darbgalds ir aprīkots ar biežumu pārveidotāju, kas ar starppiedziņas sviru paziņo darbgaldam
divas apgriezienu rindas 80-2000 apgr./min diapazonā. Monolīts špindeļa galviņas korpuss.
Mašīnpadeves reduktors – pilnīgi jauna konstrukcija, tiek pārslegts ar manuālās padeves sviru un pogu uz vadības paneļa.
Atšķirībā no iepriekšējiem darbgaldiem šis darbgalds ir aprīkots ar elektromagnētisko sajūgu.
Mašīnpadevi (jebkurā laikā) var atslēgt ar pogu uz vadības paneļa vai ar uzbraukšanu uz gala slēdzi
veicot urbšanas dziļuma uzstādīšanu.Pārsniedzot maksimālo spiedienu uz špindeli, kā arī instrumenta
atasināšanās gadījumā notiek automātiska mašīnpadeves atslēgšana. Darbgalds ir aprīkots ar instrumenta atbrīvošanas ierīci.
Urbšanas dziļums tiek uzstādīts ar milimetru skalu. Špindelis ir uzstādīts lodīšu gultņos.
| Tehniskie dati | Sirius VS 25-290 | |
| Tērauda urbšanas diametrs 600 МPа | mm | 25 |
| Urbšanas dziļums | mm | 180 |
| Špindeļa konuss | MORSE | 3 |
| Urbšanas dziļuma rādītājs | Skala | |
| Urbšanas dziļuma ierobežotājs | Precīza uzstādīšana | |
| Galda virsma – horizontāli | mm | 320 x 320 |
| Т – rievas | 3 x pl. 14; solis 80 | |
| Špindeļa attālums līdz galdam maks. – min. | mm | 900 / 180 |
| Špindeļa galviņas sniegums | mm | 265 |
| Kolonnas diametrs | mm | 120 |
| Špindeļa galviņas vertikālā kustība | mm | 170 |
| Konsoles un galda vertikālā kustība | mm | 410 |
| Uzstādīšana pēc galda un spindeļa galviņas augstuma | Ar zobstieni | |
| Špindeļa apgriezieni | Laidena maiņa (biežumu pārveidotājs) | |
| – pakāpju skaits | 2 | |
| – Apgriezienu skaita diapazons | Apgr./min. | 80 – 2800 |
| Špindeļa griešanas virziens | Pa labi – pa kreisi | |
| Primārais pārnesums | mehānisks (ar zobratiem) | |
| Padeves | manuālās / mašīn- | |
| – pakāpju skaits | 4 | |
| – padevju diapazons | mm/apgr. | 0,08 – 0,32 |
| Sajūga tips | Elektromagnētisks | |
| Макs. aksiālais spiediens uz špindeli | N | 8000 |
| Dzinējs | V | 3 x 400 |
| Elektrodzinējs, apgr./jauda | Apgr./min/кWt | 900 / 1,1 |
| Atdzesēšana | Apjoms 20 L; uzpildes jauda 30 L/min | |
| Darbgalda izmēri (P х G х A) | mm | 650 x 1130 x 2300 |
| Darbgalda svars (neto / bruto) | kg | 590 / 640 |
| Iepakojuma izmēri (P х G х A) | mm | 690 x 1250 x 2380 |
