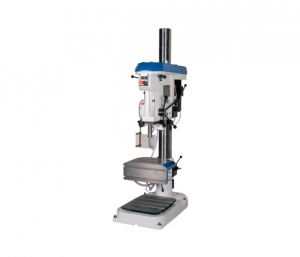

Kolonnu urbšanas darbgalds VS 32 B-E
Darbgalds ir drošs ekspluatācijā, tam ir stingra konstrukcija, apgriezienu pakāpju maiņa ar manuālo un mašīnpadevi.
Šis darbgalds ir domāts urbšanai, izrīvēšanai un vītņu griešanai ar reversijas galviņu gabal- un sērijražošanā.
Konstrukcijai ir čuguna pamatne, no kuras iziet tērauda kolonna ar piestiprinātu špindeļa galviņu ar griešanas iespēju,
bet kolonnu izpildījumā – konsole ar galdu. Špindeļa galviņa, bet kolonnu izpildījumā arī konsole,
tiek regulēta vertikāli un griežas uz 360° grādiem apkārt kolonnai.
Pārnesumu kārbas piedziņa ir izpildīta ar ķīlsiksnu no elektrodzinēja ar siksnas spriegošanas iespēju.
Darbgaldam ir 15 apgriezienu pakāpes. Apgriezienu maiņu nodrošina ar divām roku svirām kombinācijā ar siksnu.
Mašīnpadeves četras pakāpes tiek vadītas ar roku sviru.
Tāpat ar sviras palīdzību tiek ieslēgta un izslēgta automātiskā sajūga padeve.
Automātiskais sajūgs arī nodrošina padeves pašizslēgšanos, kas tiek uzstādīts regulēšanas laikā.
Automātiskā padeves izslēgšana notiek instrumenta atasināšanas vai izliekšanas gadījumā.
Padevi jebkurā laikā var izslēgt manuāli. Urbšanas dziļums tiek uzstādīts ar milimetru skalu.
Špindeļi ir ierīkoti lodīšu gultņos, viņu atgriešanu augšējā pozīcijā nodrošina ar atgriezējatsperi.
Špindeļa galviņā ir izvietots cirkulācijas gliemežsūknis, kas nodrošina visu kustīgu daļu eļļošanu.
Kolonnu izpildījumā galds ir uzstādīts uz konsoles ar griešanas un fiksācijas iespējām vertikālajā un horizontālajā stāvoklī.
Elektroaprīkojums ir izvietots elektroskapī.
Tās nodrošina dzinēja aizsardzību un vienlaicīgi pasargā urbjmašīnu no pašieslēgšanas pēc sprieguma zuduma.
Elektroaprīkojums pilnībā atbilst visām ES normām.
Atdzesēšanas šķidrums pie darba galda tiek padots ar elektrosūkni, kas atrodās paliktnī.
Šķidrums cirkulē slēgtajā ķēdē un tiek regulēts ar krānu.
| Tehniskie dati | VS 32 B-E | |
| Tērauda urbšanas diametrs 600 МPа | mm | 32 |
| Špindeļu skaits | 1 | |
| Urbšanas dziļums | mm | 200 |
| Špindeļa konuss | MORSE | 4 |
| Urbšanas dziļuma rādītājs | Skala | |
| Urbšanas dziļuma ierobežotājs | Precīza uzstādīšana | |
| Galda virsma – horizontāli | mm | 400 x 316 |
| – vertikāli | 510 x 200 | |
| Т – rievas | 3 x pl. 14; solis 80 | |
| Špindeļa attālums līdz galdam – min. | mm | 630 / 0 |
| Špindeļa galviņas sniegums | mm | 280 |
| Kolonnas diametrs | mm | 140 |
| Špindeļa galviņas vertikālā kustība | mm | 360 |
| Konsoles un galda vertikālā kustība | mm | 440 |
| Uzstādīšana pēc galda un špindeļa galviņas augstuma | Ar zobstieni | |
| Špindeļa apgriezieni | – | |
| – pakāpju skaits | Laidena maiņa | |
| – padevju diapazons | Apgr./min. | 56 – 2240 |
| Špindeļa griešanas virziens | Pa labi – pa kreisi | |
| Primārais pārnesums | Ar zobratiem | |
| Padeves | manuālās / mašīn- | |
| – pakāpju skaits | 4 | |
| – padevju diapazons | mm/apgr. | 0,11 – 0,45 |
| Sajūga tips | Mehānisks | |
| Макs. aksiālais spiediens uz špindeli | N | 8000 |
| Dzinējs | V | 3 x 400 |
| Elektrodzinējs, apgr./jauda | Apgr./min/kWt | 1400 / 2,2 |
| Atdzesēšana | Apjoms 20 L; uzpildes jauda 30 L/min. | |
| Darbgalda izmēri (P х G х A) | mm | 620 x 1130 x 2080 |
| Darbgalda svars (neto / bruto) | kg | 635 / 700 |
