Kolonnu urbšanas darbgalds VS 32 Herkules

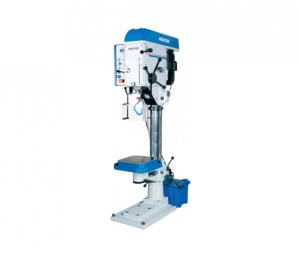

Kolonnu urbšanas darbgalds VS32 SATURN, HERKULES.
Darbgalds ir drošs ekspluatācijā un tam ir raksturīga stingra konstrukcija.
Izstrādāts uz VS32B un VS25 veidu pamata.
Urbšanas darbgalds VS32 SATURN, HERKULES ir domāts urbšanai, izrīvēšanai un
vītņu uzgriešanai sērij- un gabalražošanā.
Atbilstoši primārajam pārnesumam VS32 sērijas urbšanas darbgaldus iedala divos veidos:
SATURN un HERKULES:
Primārais pārnesums ar ķīlsiksnu = HERKULES.
Primārais pārnesums ar zobratiem = SATURN.
Špindeļa galviņa tiek uzstādīta vertikāli un griežas apkārt kolonnai.
Darbgalds ir aprīkots ar biežumu pārveidotāju, kas ar starppiedziņas sviru paziņo darbgaldam
divas apgriezienu rindas 80-2000 apgr./min diapazonā.
Monolīts špindeļa galviņas korpuss.
Mašīnpadeves reduktors – pilnīgi jauna konstrukcija, tiek pārslegts ar manuālās padeves
sviru un pogu uz vadības paneļa. Atšķirībā no iepriekšējiem darbgaldiem šis darbgalds ir aprīkots ar elektromagnētisko sajūgu.
Mašīnpadevi (jebkurā laikā) var atslēgt ar pogu uz vadības paneļa vai ar uzbraukšanu uz gala slēdzi veicot urbšanas dziļuma uzstādīšanu.
Pārsniedzot maksimālo spiedienu uz špindeli, kā arī instrumenta atasināšanās gadījumā notiek automātiska mašīnpadeves atslēgšana.
Darbgalds ir aprīkots ar instrumenta atbrīvošanas ierīci. Urbšanas dziļums tiek uzstādīts ar milimetru skalu.
Špindelis ir uzstādīts lodīšu gultņos.
| Tehniskie dati | VS 32 Herkules | |
| Tērauda urbšanas diametrs 600 МPа | mm | 32 |
| Urbšanas dziļums | mm | 180 |
| Špindeļa konuss | MORSE | 4 |
| Urbšanas dziļuma rādītājs | Skala | |
| Urbšanas dziļuma ierobežotājs | Precīza uzstādīšana | |
| Galda virsma – horizontāli | mm | 320 x 320 |
| Т – rievas | 3 x pl. 14; solis 80 | |
| Špindeļa attālums līdz galdam макs.- мin. | mm | 900 / 180 |
| Špindeļa galviņas sniegums | mm | 265 |
| Kolonnas diametrs | mm | 120 |
| Špindeļa galviņas vertikālā kustība | mm | 170 |
| Konsoles un galda vertikālā kustība | mm | 410 |
| Uzstādīšana pēc galda un spindeļa galviņas augstuma | Ar zobstieni | |
| Špindeļa apgriezieni | Laidena maiņa (biežumu pārveidotājs) | |
| – pakāpju skaits | 2 | |
| – apgriezienu skaita diapazons | Apgr./min | 80 – 2800 |
| Špindeļa griešanas virziens | Pa labi – pa kreisi | |
| Primārais pārnesums | Elastīgs (ķīlsiksna) | |
| Padeves | manuālās / mašīn- | |
| – pakāpju skaits | 4 | |
| – padevju diapazons | mm/apgr. | 0,08 – 0,32 |
| Sajūga tips | elektromagnētisks | |
| Макs. aksiālais spidiens uz špindeli | N | 9000 |
| Dzinējs | V | 3 x 400 |
| Elektrodzinējs, apgr./jauda | Apgr./min/кWt | 900 / 2,2 |
| Atdzesēšana | Apjoms 20 L; uzpildes jauda 30 L/min | |
| Darbgalda izmēri (P х G х A) | mm | 650 x 1130 x 2100 |
| Darbgalda svars (neto / bruto) | kg | 590 / 640 |
| Iepakojuma izmēri (P х G х A) | mm | 690 x 1250 x 2200 |
