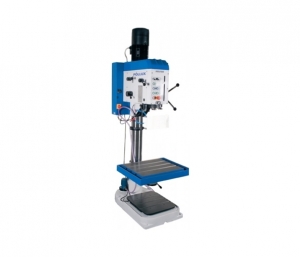

Kolonnu urbšanas darbgalds VS 40-470 / VS 40480 Pollux
Kolonnu urbšanas darbgalds POLLUX ir domāts urbšanai, izrīvēšanai, vītņu uzgriešanai sērij- un gabalražošanā.
Špindeļa galviņa un darba galds , tiek regulēti vertikāli un griežas uz 360° grādiem apkārt kolonnai.
Pēc primārā pārnesuma tipa var atšķirt divus VS40 sērijas darbgaldu veidus: CASTOR – elastīgs primārais pārnesums;
POLLUX – mehānisks primārais pārnesums.
Tie ir aprīkoti ar manuālo un mašīnpadevi un atšķiras ar špindeļa apgriezienu pakāpju maiņu, sasniedzot 12 (18) pakāpes.
Apgriezienu maiņa tiek nodrošināta ar svirām un elektrodzinēja apgriezienu pārslēgšanu.
Mašīnpadeves automātiskais sajūgs nodrošina padeves pašizslēgšanos pārslodzes gadījumā
Urbšanas dziļums tiek uzstādīts ar milimetru skalu.
Darbgaldu vadības elementi ir izvietoti priekšējā panelī.
Špindelis ir uzstādīts precīzos lodīšu gultņos,
spirālatspere atgriež špindeli augšējā stāvoklī. Visu kustīgo detaļu eļļošana ar gliemežsūkni.
Elektroaprīkojums, kas pilnībā atbilst visām ES normām, ir izvietots elektroskapī.
| Tehniskie dati | VS 40-470 Pollux | |
| Tērauda urbšanas diametrs 600 МPа | mm | 40 |
| Urbšanas dziļums | mm | 220 |
| Špindeļa konuss | MORSE | 4 |
| Urbšanas dziļuma rādītājs | Skala | |
| Urbšanas dziļuma ierobežotājs | Precīza uzstādīšana | |
| Galda virsma – horizontāli | mm | 600 x 490 |
| Т – rievas | 3 x pl. 14; solis 112 | |
| Špindeļa līdz galdam maks.-min. | mm | 1000 / 180 |
| Špindeļa galviņas sniegums | mm | 305 |
| Kolonnas diametrs | mm | 140 |
| Špindeļa galviņas vertikālā kustība | mm | 180 |
| Konsoles un galda vertikālā kustība | mm | 440 |
| Uzstādīšana pēc galda un špindeļa galviņas augstuma | Ar zobstieni | |
| Špindeļa apgriezieni | – | |
| – pakāpju skaits | 12 | |
| – apgriezienu skaita diapazons | Apgr./min. | 56 – 2800 |
| Špindeļa griešanas virziens | Pa labi – pa kreisi | |
| Primārais pārnesums | Mehānisks (ar zobratiem) | |
| Padeves | Manuālās / mašīn- | |
| – pakāpju skaits | 4 | |
| – padevju diapazons | Mm/apgr. | 0,11 – 0,45 |
| Sajūga tips | Elektromagnētisks | |
| Maks. aksiālais spiediens uz špindeli | N | 11000 |
| Dzinējs | V | 3 x 400 |
| Elektrodzinējs, apgriezieni/jauda | Apgr./min./kWt | 1400 / 2,2 |
| – | ||
| Atdzesēšana | Apgr. 20 L; uzpildes jauda 30 L/min. | |
| Darbgalda gabarīti (P х G х A) | mm | 730 x 1130 x 2300 |
| Darbgalda svars (neto/bruto) | kg | 660 / 725 |
| Iepakojuma izmēri (P х G х A) | mm | 1250 x 730 x 2320 |
| Tehniskie dati | VS 40-480 Pollux | |
| Tērauda urbšanas diametrs 600 МPа | mm | 40 |
| Urbšanas dziļums | mm | 220 |
| Špindeļa konuss | MORSE | 4 |
| Urbšanas dziļuma rādītājs | skala | |
| Urbšanas dziļuma ierobežotājs | Precīza uzstādīšana | |
| Galda virsma – horizontāli | mm | 600 x 490 |
| Т – rievas | 3 x gab. 14; solis 112 | |
| Špindeļa attālums līdz galdam maks.-min. | mm | 1000 / 180 |
| Špindeļa galviņas sniegums | mm | 305 |
| Kolonnas diametrs | mm | 140 |
| Špindeļa galviņas vertikālā kustība | mm | 180 |
| Konsoles un galda vertikālā kustība | mm | 440 |
| Uzstādīšana pēc galda un špindeļa galviņas augstuma | Ar zobstieni | |
| Špindeļa apgriezieni | – | |
| – pakāpju skaits | 18 | |
| – apgriezienu skaita diapazons | Apgr./min. | 28 – 2800 |
| Špindeļa griešanas virziens | Pa labi – pa kreisi | |
| Primārais pārnesums | mehānisks (ar zobratiem) | |
| Padeves | manuālās / mašīn- | |
| – pakāpju skaits | 4 | |
| – padevju diapazons | mm/apgr. | 0,11 – 0,45 |
| Sajūga tips | Elektromagnētisks | |
| Макs. aksiālais spiediens uz špindeli | N | 11000 |
| Dzinējs | V | 3 x 400 |
| Elektrodzinējs, apgr./jauda | Apgr./min./kWt | 700 / 1,3 |
| 1400 / 2,3 | ||
| Atdzesēšana | Apjoms 20 L; uzpildes jauda 30 L/min. | |
| Darbgalda gabarīti (P х G х A) | mm | 730 x 1130 x 2300 |
| Darbgalda svars (neto/bruto) | kg | 660 / 725 |
| Iepakojuma izmēri (P х G х A) | mm | 1250 x 730 x 2320 |
